一块板子上有两块大 FPGA：一块是托管射频的 Zynq UltraScale+ RFSoC，一块是 Kintex UltraScale，中间用八条高速串行通道相连。这个设计哪块芯片单独都不够用，于是我们把第二块变成第一块的扩展仓： 模块放过去算，旁边那 4GB DDR4 拿来当远程内存，都跨这条链路可达。整个动手过程由 AI 在 Python2Verilog 框架下完成，工程师只在每一步给方向。
链路：八条通道，每条十千兆
每条通道是两对差分线，一对一个方向，两块芯片之间连了八条。每条通道走 64B/66B 块编码：每 64 位数据配一个 2 位同步头，接收端连续看到足够多的合法同步头就锁定。这些收发器额定速率高达数十千兆每秒，这里跑在十千兆附近。 一条通道双向都跑真实字节、逐字节精确。要拓宽，就把多条通道捆成一条更宽的通道：两条并跑的捆绑已经过了自己的 逐字节闸，而完整的多通道捆绑还在收口，有一个返回方向仍卡在板子上。所以八条通道是物理预留，如今真正在用的链路 只跑一条。而要让这一个方向跑通真实字节，费了一番功夫，下文再讲。
一套我们自己的链路协议
最初用的是 FPGA 厂商自带的高速链路。在这块板子上它没通，而且是有实测原因的：写反的接线把链路逼进了一些 永远走不完的模式，缺陷叠着缺陷。于是这条链路跑的是我们自己写的协议，块编码还是那套 64B/66B，但成帧是我们自己 的。它刻意做得很薄。四种块类型撑起整条流：空闲、帧起、数据、帧尾；一个自同步扰码器让线路保持平衡；块锁定即 链路建立。没有训练握手，没有信用额度，没有链路层校验或应答。每个方向各自独立，任意一端随时可以加入。
要自己拥有这条链路，原因是物理性的，而且改不掉。每条通道本身就是全双工，所以麻烦不在方向，而在顺序： 在这块载板上，八条通道在铜箔里是反序走线的，Kintex 一侧的收发器通道 0 到 3 接到标号 7 到 4（递减）的通道 网络上，而 RFSoC 一侧是递增的，于是 RFSoC 的第 i 条对上 Kintex 的第 7 减 i 条。厂商的链路按第 N 条对第 N 条 来捆绑，捆绑要靠一致、预期的通道顺序去做去偏斜和锁定；顺序一反，捆绑就永远完不成：每条通道各自能到块锁定， 可整个通道始终到不了通道建立，双工链路就是不通。退回单工又撞上厂商链路在 Kintex 收发器上的另一个限制，到这里 就该收手了。我们自己的链路从不捆绑通道，自带成帧，所以通道反序对它根本无所谓。这也是为什么先前那条写反的记录 代价那么大：这个反序是铜箔里改不掉的事实，不只是一张写错的表。
数据和控制共用这一条流，按每帧的第一拍来分。一个内存帧以命令、长度、地址开头：写操作把负载突发进远端 DDR4， 再回来一拍应答；读操作只有帧头，返回一个应答帧头加数据。一个控制帧以带标记的一拍开头：寄存器读写、链路重初始化、 状态计数器，甚至跨链路给第二块芯片热重启，全程不接 JTAG。计算则完全不需要操作码。Wi-Fi 译码器就串在链路的接收 和发送之间，于是一帧进来就是它的输入，译出的结果直接成帧送回。
可靠性是刻意做到最简。块锁定自行恢复，流上带着反压跨过一个异步跨时钟缓冲，内存写操作等自己的应答。没有校验， 也没有重传，因为在这个距离上，逐字节精确的结果表明它不需要。一条通道稳定跑到约 3.0 千兆每秒、逐字节精确，也是在 这条链路上，我们把配置和一份 8.56 兆字节的启动镜像逐字节送进第二块芯片，之后它就从闪存自启动，全程不接 JTAG。
四千兆字节内存，从一份 75 页 PDF 里抠出来

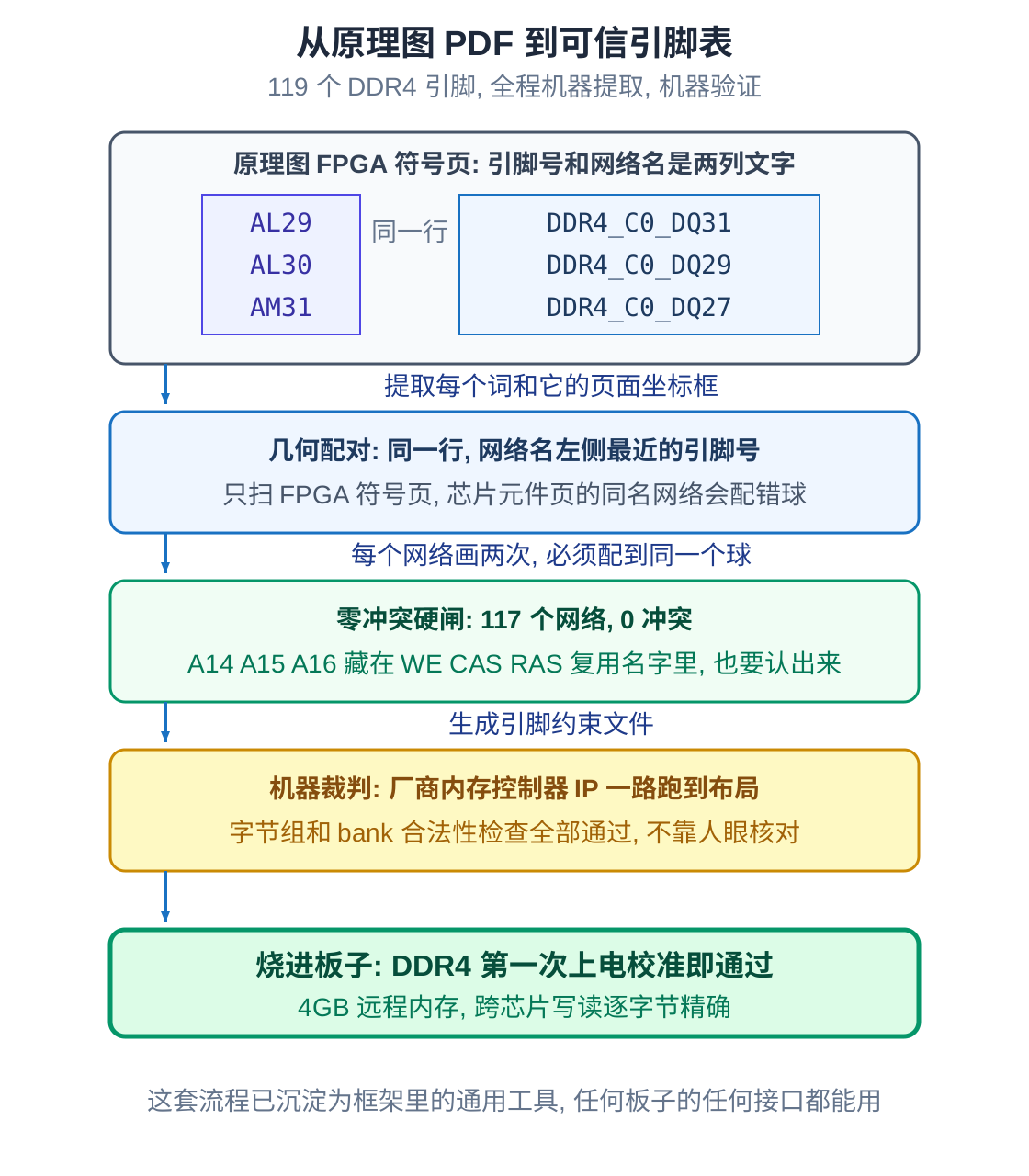

第二块芯片旁的 4GB DDR4 没有任何机器可读的引脚文件，只有一份 75 页的原理图 PDF，而它的 64 位接口有 119 个引脚，手抄错一根线就是一次校准失败。于是 AI 把它变成一个几何问题：提取每页每个词和它的坐标框，把每个 网络名和同一行里最近的引脚号配成一对，并要求每个网络都配两次、必须配到同一个引脚，否则整份作废。这道零冲突 硬闸解出 117 个网络，零冲突，连藏在复用名字里的地址线也认了出来。裁判是厂商的内存控制器 IP：它一路跑到布局， 字节组和 bank 合法性检查全部通过，全程不靠人眼看图纸。烧进板子，DDR4 第一次上电校准就通过。
第二块芯片一身兼三职
链路能跑真实字节、内存也校准之后，第二块芯片承担了三种角色，全部在真实硬件上验证。一次 256KB 的往返在 链路上回来逐字节精确。一个放在第二块芯片上的 Wi-Fi LDPC 译码器，吃进 1296 字节软信息、吐出 164 字节判决， 与基准模型比对零错，中间不复位连跑两次仍零错。跨链路写 4KB 再读回逐字节精确，换个深地址再来一遍仍精确。 从此第二块芯片对第一块就是三样东西：一条逐字节精确的链路、一个算力节点、一块 4GB 远程内存。
一份记录骗过了每一项检查
要让这条链路双向跑通真实字节，是最难的一环，而它就藏在唯独没人去测的地方。一个方向很快通了，另一个一直 在滑动，永远差一点锁定，没有报错，没有崩溃。于是我们逐层测量，每一层都通过：厂商自带的例程仿真建起了链路； 一次自环仿真逐位精确地传过一帧；一次按真实接线连好的跨芯片仿真回环逐字节精确；对仿真导线上 40 万比特的分析 发现，在唯一正确的偏移上同步头 100% 合法；对好坏两版布线后网表逐引脚的对比，结果完全相同。接收端的扫描显示 眼睛又大又干净，水平张开度 77.8%、垂直 93.6%。信号无可挑剔，问题不在信号。

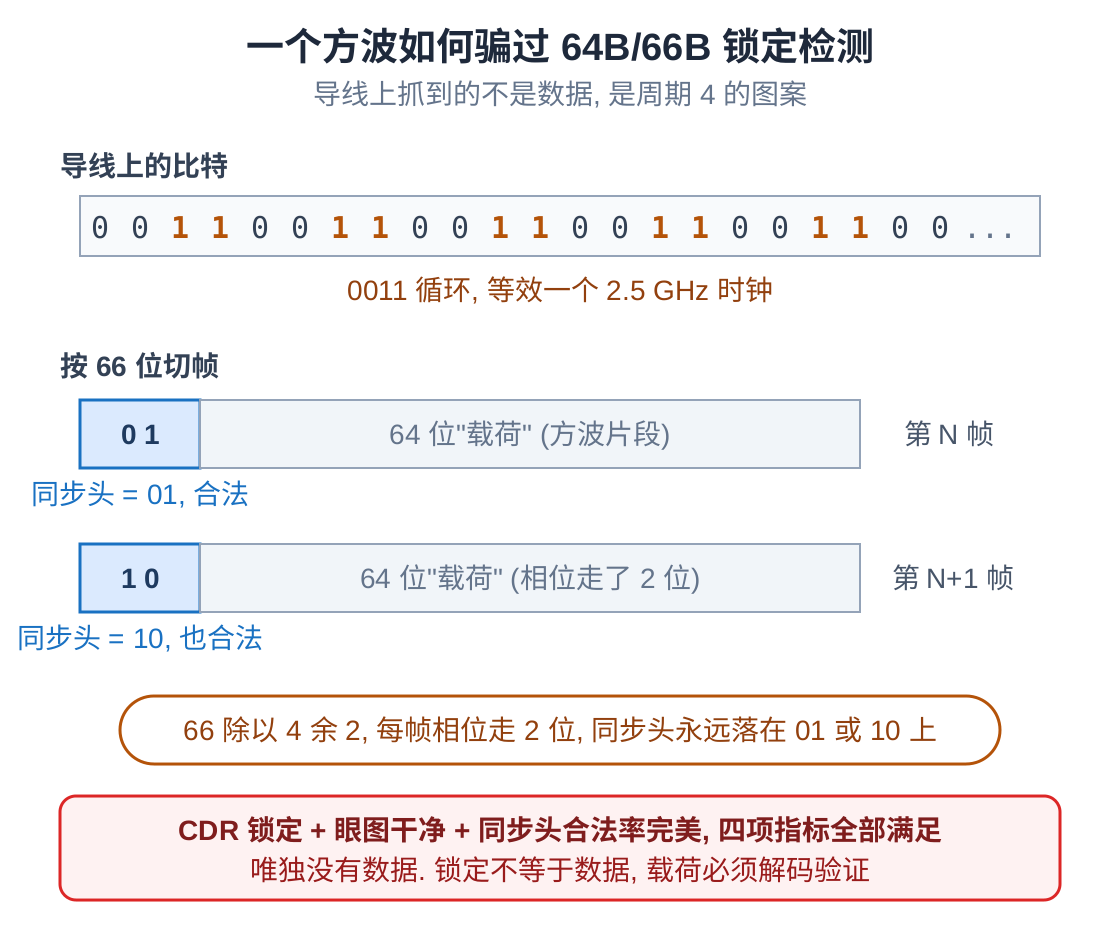

到此为止的每个读数都是统计出来的数字。于是我们加了一个一次性抓取器，把锁定状态下连续三拍的原始 64 位字 直接读回来。回来的是 0011 循环，一个纯方波，一个自由振荡的时钟。扰码数据本该像随机数，这却什么数据都没承载。 而 66 除以 4 余 2，所以按 66 位切帧，每帧相位走 2 位，同步头永远落在 01 或 10 上，两种都合法。一个时钟一直 在冒充一条健康的链路。

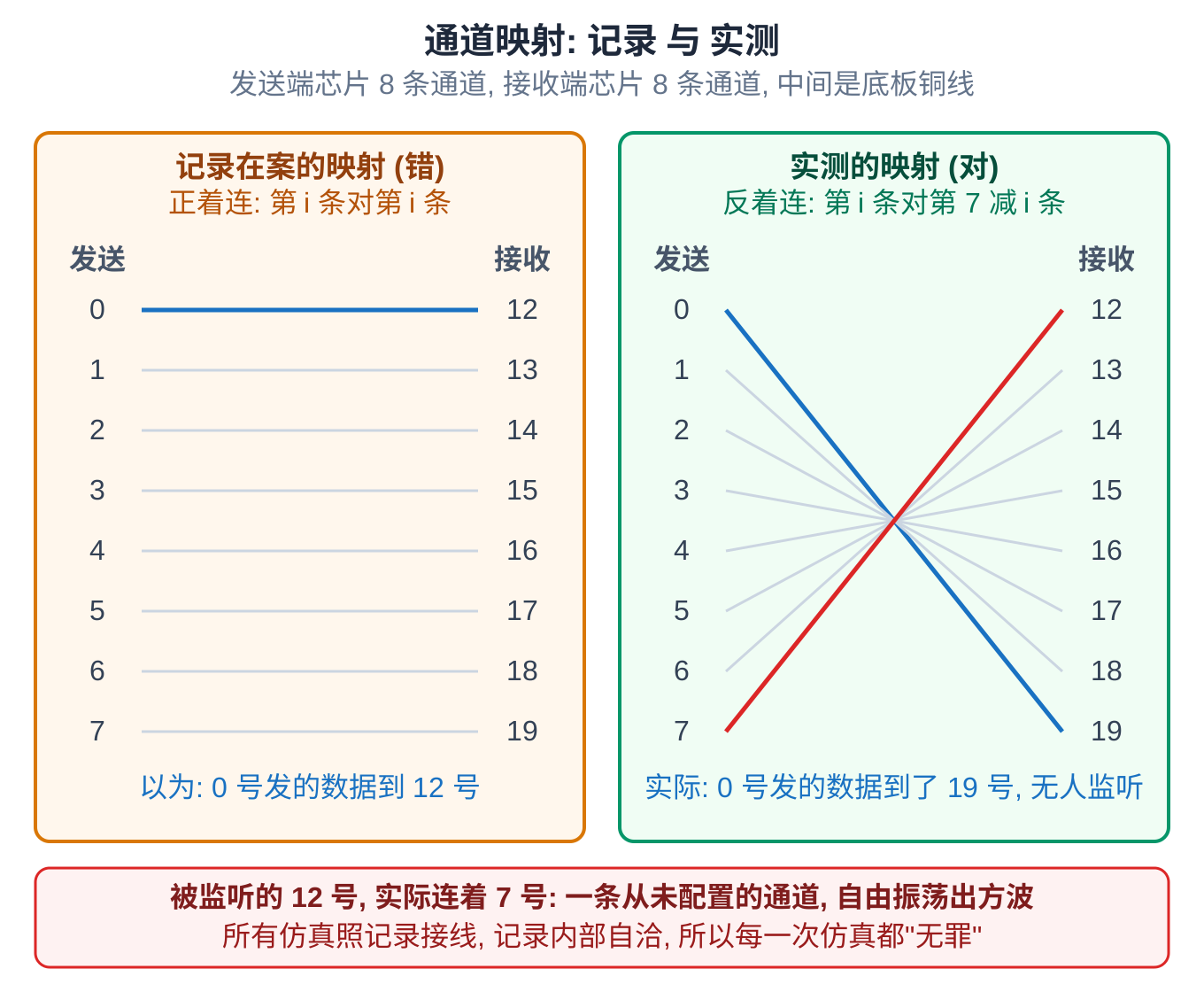

于是我们把通道接线重新量了一次：只认物理通道名，不认工具序号，每条通道发一个不一样的二进制编码标记， 三轮解出全部八条，结果和我们一直信任的那份记录正好相反。发送端一直往一条没人监听的通道上发正确的数据， 而被监听的那条，连着一条从未配置的通道，自由振荡出那个方波。所有仿真都照同一份记录接线，记录内部自洽， 所以每次仿真都通过。
之前对这八条线已经跑过一次误码率测试，其中七条零误码，那它怎么会漏掉一对接反的线？因为那种测试往每条线上 发同一个伪随机序列：不管谁连着谁，每个接收端都能锁定、都报零误码。它对"谁连着谁"天生是盲的。每条铜线确实都好， 错的是"谁对谁"那张表。修法是换到正确的两条通道上重建，一次就通，逐字节精确。排查途中顺手修掉的三个真实 bug 都留下了，但都不是根因。还留了个尾巴：之前的测试在其中一条线上测出过少量误码，正好就是反向链路一直在用的那条， 于是把这条线单独泡了十分钟。6 万亿比特，零误差，眼图张开度和其他七条一个水平。
留下的三条准则
每一条都写回了框架，成为每次构建都会跑的强制检查。
锁定不等于数据。一个方波能同时满足同步头锁定、CDR 锁定、干净的眼图和完美的同步头合法率。 一条链路只有在解出真实载荷、逐字节对上时才算验收通过。
地图只认物理名字。通道接线用两端的物理名记录，用每条一个的独立标记实测。工具的编号不算 "谁连着谁"的证据。
引脚表只信机器。原理图引脚用几何配对提取，只有每个网络都零冲突解出才放行，再由厂商 IP 验证，而不是靠人读图。
为什么这件事重要
第二块 FPGA 成了第一块经过验证的扩展仓：一条 10 千兆管道、一个算力节点、一块四千兆字节远程内存，每一项都 在真实板子上逐字节验证。让这一切成立的，是自始至终同一份纪律：每一层都对着真实读数验证，相信硬件的真实状态， 而不是描述它的那份文档。那条只写反了一行的记录能存活整整一天，正是因为每一次仿真都老老实实照着它接线，而修法 是去测导线，而不是重读记录。整套系统就是这样，一步一个测量地拼起来的。
